Maschinenbau

Entwicklung wird bei uns großgeschrieben.

Ob Prüfanlage, Sonderlösung oder Weiterentwicklung bestehender Technik: Wir verbinden mechanisches Verständnis, Automatisierung und eine saubere technische Umsetzung zu einer Lösung, die in der jeweiligen Anwendung überzeugt.

Uns geht es nicht darum, einfach nur Maschinen zu bauen. Uns geht es darum, Lösungen mit Leidenschaft zu entwickeln, Prozesse zu verbessern und Technik so umzusetzen, dass sie funktioniert, nachvollziehbar bleibt und langfristig erweitert werden kann.

Praxisnah gedacht

Technik muss nicht nur gut aussehen, sondern im Betrieb sauber funktionieren.

Automatisierung mit Nutzen

Wir setzen dort an, wo Geschwindigkeit, Wiederholbarkeit und Sicherheit wirklich zählen.

Entwicklung mit Weitblick

Hard- und Software werden so geplant, dass Erweiterungen und Anpassungen möglich bleiben.

Maschinentypen

Unsere Lösungen im Maschinenbau

Wählen Sie den Bereich aus, zu dem Sie mehr erfahren möchten. Der Schwerpunkt liegt aktuell auf unseren WaterJacket Prüfanlagen und deren Varianten.

WaterJacket

[Prüfanlagen & mehr]

Die neusten Water Jacket Prüfanlagen zeichnen sich durch extrem schnelle und hochgenaue Messergebnisse sowie zahlreiche weitere Optimierungen aus. Dies wird unter anderem durch den Einsatz hochmoderner SPS-Komponenten erreicht. Hierdurch wird die Anlage teil- oder sogar komplett automatisiert.

Mehr zu WaterJacket

Globale Daten der WaterJacket

Ermittlung der volumetrischen Ausdehnung in ml bzw. zehntel ml
Prüfdauer von zwei 6.8 Liter Flaschen unter 4 Minuten
Prüfbeckengrößen nach Kundenwunsch für 2, 6, 6.8 und 9 Liter Flaschen
Prüfbeckenkonfiguration: die gleichzeitige Prüfung von zwei Composite-Druckgasflaschen gleicher und unterschiedlicher Größe ist möglich
Prüfdruck bis 450 bar (600 bar optional)
Hochpräzise Messwerterfassung und Anlagensteuerung via SPS
Steuerung via Windows Touchpanel Industrie PC
Optionale Sprachführung zum Prüfprozess und Ergebnis
Software mit optischer Visualisierung des Prüfprozesses
Mehrsprachigkeit DE und EN, weitere Sprachen nach Beistellung möglich
Lokale Datenbank zur Verwaltung der Druckgasflaschen auch endkundenspezifisch
Anbindung an eine zentrale Druckgasflaschendatenbank möglich (optional)
Flaschenkennzeichnung und Eingabe via Barcodeetikett und Barcodescanner (optional)
Messwerterfassung und Anlagensteuerungen via SPS
Flaschenspezifisch tauschbare und thermodynamisch isolierte Prüfbecken zur Minimierung von Temperatureinwirkungen, die das Messergebnis beeinflussen
Fernwartungsmöglichkeit der Anlagen über RJ45
Mechanische und softwarebasierte Sicherheitsfeatures
Anbindung einer eichbaren Waage zur Ermittlung des Flaschengewichts (Teil der Prüfung) [optional]
Erweiterbare und anpassbare Hard- & Software

Version

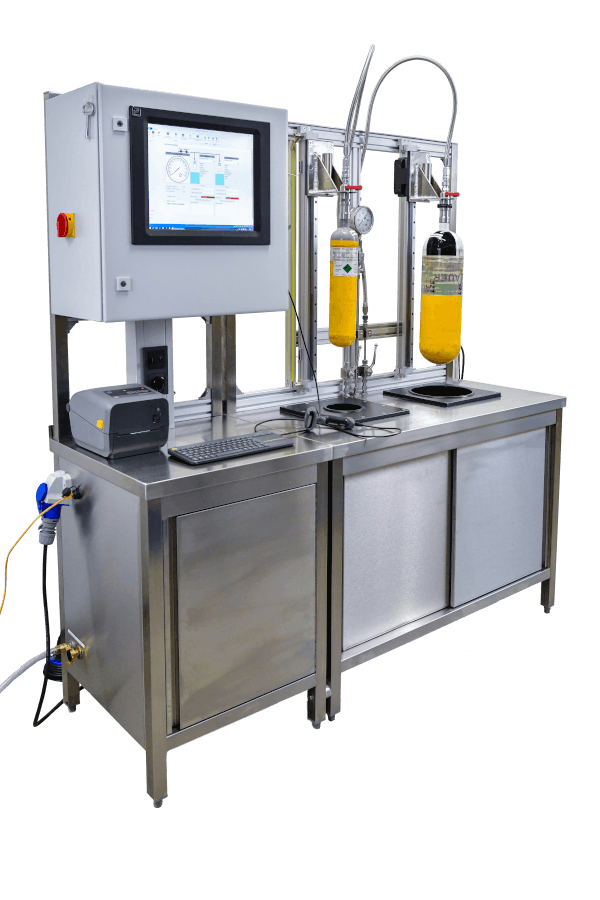

WaterJacket Basic 3.0

Die Basic 3.0 Variante bietet bei hoher Messqualität und Geschwindigkeit ein schnelles und effizientes Handling der Prüfung. Nach der Eingabe der Flaschendaten am Industrie PC, werden die zuvor mit Wasser gefüllten und einem Prüfadapter versehenen Composite Flaschen direkt in die Prüfbecken eingesetzt.

Rastnuten im Prüfadapter erleichtern das Justieren und Sichern der Flaschen während des Prüfvorgangs. Nach dem Start des Tests, erfolgt der komplette Prüfablauf vollautomatisiert.

Lediglich das Entlasten des Prüfdrucks erfolgt über das manuelle Betätigen des Entlastungsventils. Die Prüfdaten und die Ausdehnungen werden automatisch in einer Datenbank gespeichert. Der Prüfbericht kann an einen Datenträger oder einen Drucker übergeben werden.

Merkmale der Basic Version:

Steuerung über ein mobiles Tablet möglich (optional)
Softstart der Hochdruckpumpe beim Druckaufbau zur Erhöhung der Lebensdauer
Mögliche Zusatzparametrierung von Randbedingungen (Temperatureinflüsse / Standfläche)

Zur WaterJacket Seite

Version

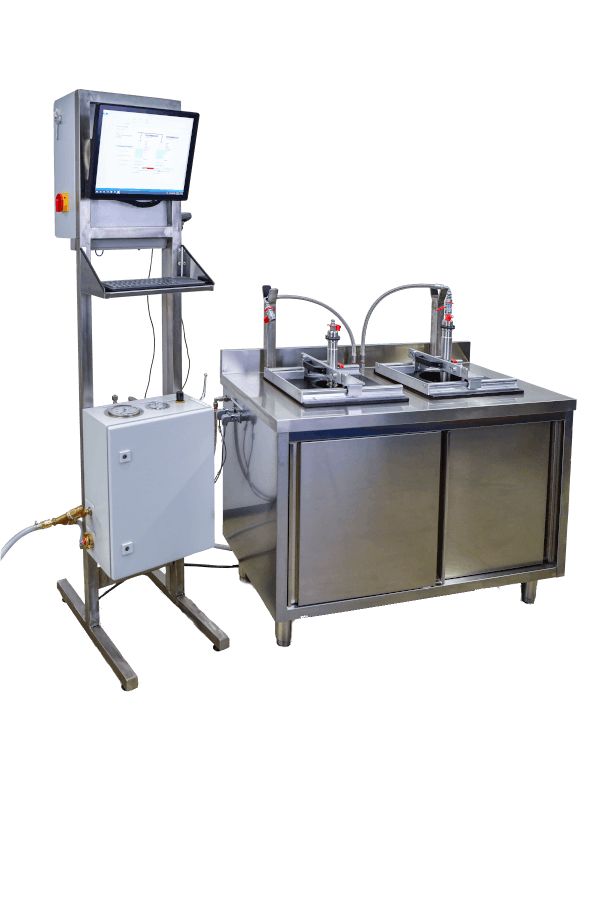

WaterJacket Professional

Die WaterJacket Professional Version ist die erste WaterJacket Prüfanlage mit vollautomatisiertem Prüfablauf. Nach der Eingabe der Flaschendaten am Industrie PC, dem Einhängen der zuvor mit Wasser gefüllten Composite Flaschen in die Anlage und dem Anschluss des Prüfschlauchs erfolgt der komplette Prüfablauf vollautomatisiert.

Beim Start der Prüfung am Touchpanel PC fahren die Druckgasflaschen über Pneumatikzylinder in die Prüfbecken ein. Sobald die Endposition der Zylinder erreicht ist, werden die Becken automatisch eingepegelt und genullt. Die Anlage steuert den Betriebsdruck an und ermittelt die Ausdehnung der Flasche, anschließend fährt das System den Prüfdruck an und ermittelt ebenfalls die aktuelle Ausdehnung.

Nun entlastet die Anlage den Prüfdruck und ermittelt die prozentual bleibende Ausdehnung in Bezug auf die Ausdehnung unter Prüfdruck. Anschließend werden die Flaschen wieder in ihre Startposition gefahren und die Prüfung ist beendet.

Während des gesamten Prüfablaufs werden die Prozessdaten und Anlagenstati visuell auf dem Steuerungs-PC dargestellt. Zusätzlich können Sicherheitshinweise, relevante Informationen und Prüfergebnisse per Sprachausgabe erfolgen.

Merkmale der Professional Version:

Steuerung über ein mobiles Tablet möglich (optional)
Kennliniengesteuerter Druckaufbau zum normkonformen Druckanstieg und Erhöhung der Pumpenlebensdauer
Wasserspeicher zur Entkopplung der Hochdruckpumpe vom Wassernetz
Mögliche Parametrierung von Randbedingungen (Temperatureinflüsse / Standfläche)

Zur WaterJacket Seite

Version

WaterJacket Kombi

Hier folgen noch Infos.

Zur WaterJacket Seite

HydroTest

Weitere Informationen zu diesem Bereich werden derzeit für die Seite aufbereitet.

Hier folgen noch Infos.

OptiDry

Weitere Informationen zu diesem Bereich werden derzeit für die Seite aufbereitet.

Hier folgen noch Infos.

VEM

Weitere Informationen zu diesem Bereich werden derzeit für die Seite aufbereitet.

Hier folgen noch Infos.

Nächster Schritt

Wenn Maschinenbau ein Thema für Sie ist, sprechen wir über die passende Lösung.

Ob Water Jacket Prüfanlage, Sonderlösung oder technische Weiterentwicklung: Gemeinsam klären wir Anforderungen, Einsatzbereich und den sinnvollsten nächsten Schritt.
